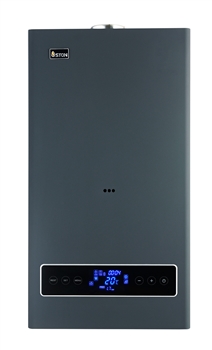

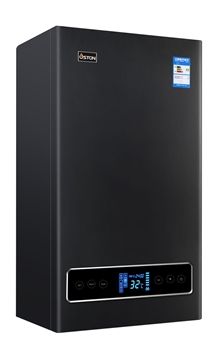

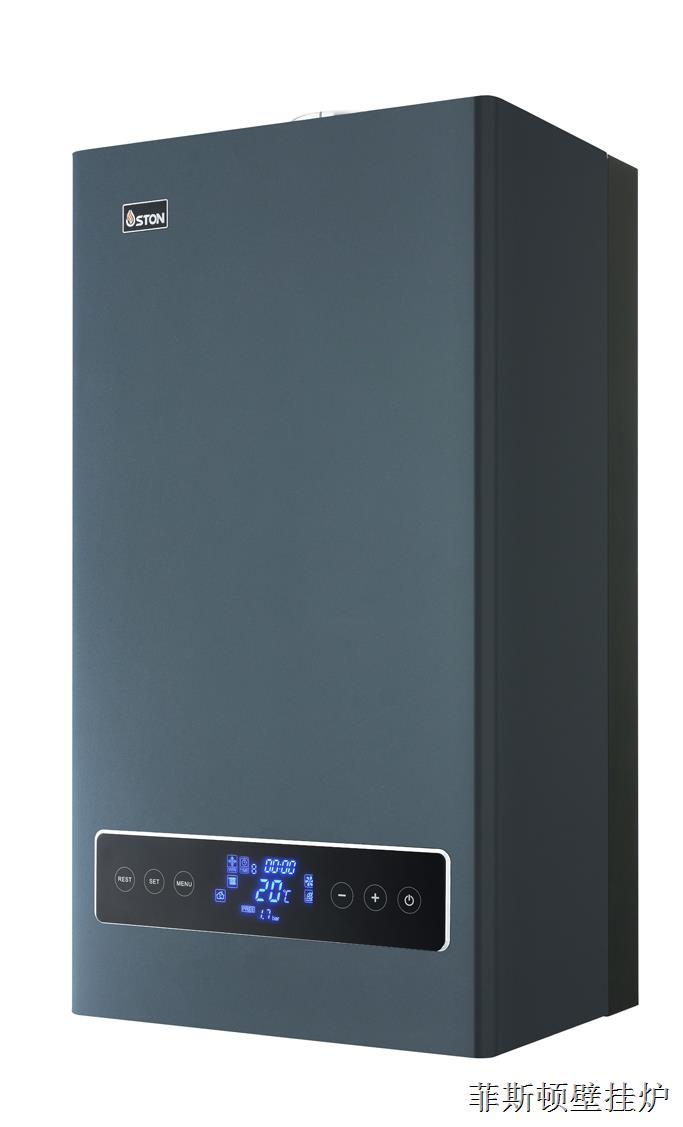

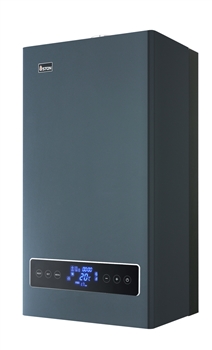

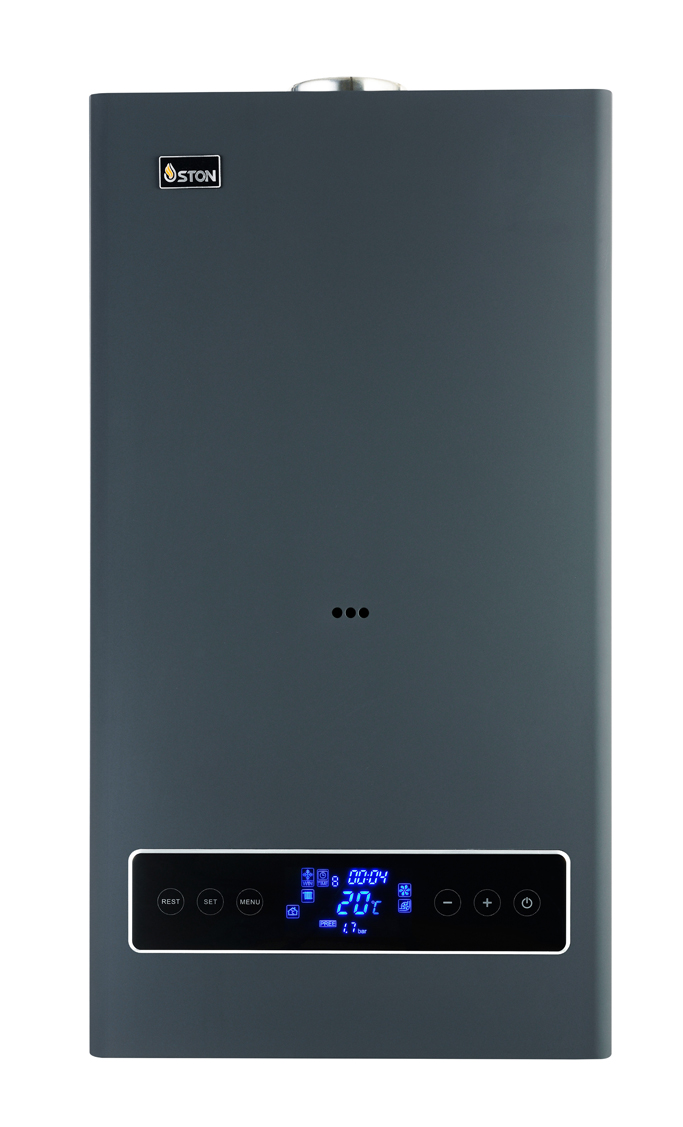

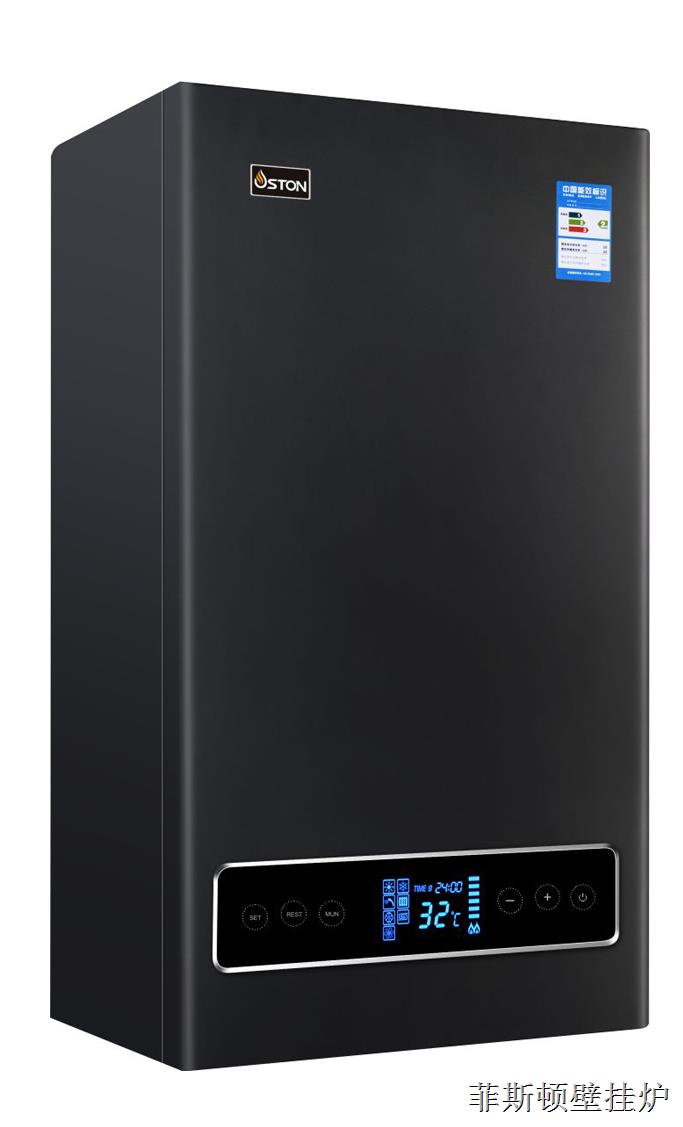

时光E1 DRIPPING TIME

L1PB20-VSH11,L1PB24-VSH11
L1PB28-VSH11,L1PB32-VSH11
L1PB36-VSH11,L1PB40-VSH11

自然仿生 如沐菲雨

自然仿生水流沐浴如置身春丝绯雨
全屋供暖+洗澡+生活热水=全然满足
智控恒温技术，恒稳水压和水温无忽快忽慢、忽大忽小问题

上一个产品 下一个产品

安全性能：

五大智能巡防系统，五十项主动保护功能使用更安全。

故障主动报警，故障自动智能诊断，维修操作简便 （增加部分）

高效环保：

国家认证二级能效标准，节能更环保。

时尚设计：

外观采用黑色进口橡胶漆面喷涂，高端大气，富有绅士范，耐腐蚀。

LED全屏轻触操控，流线体型设计，美观、可见、操作简便

技术优势：

独特蜂窝分层板式换热技术，热水加热速度更快，无需长时等待

集成智能故障自动诊断控制，实时监控隐患，故障排除方便简单

独特功能：

自然仿生雨沐水流，生活热水自动恒温恒压，水温控制精确±1℃，

三重静音设计，运行更持久、更安全，整机噪音低于45dB

核心配置：

国际标准化核心部件压力传感器、水泵、燃气比例阀


  • 产品详情
  • 安装示意
  • 结构展示
  • 动态展示

























  • 菲思盾时光E1板换壁挂炉安装

  • 菲思盾时光E1板换壁挂炉结构

———————— 资料下载
———————— 日常保养
Ⅰ为什么要定期对壁挂炉进行保养？
    壁挂锅炉经过长时间的使用后，高温火焰的燃烧、灰尘、震动、水质以及水质和气质的变化都可能影响壁挂炉的使用工况,其运行经济性会降低。定期的保养有三大好处：
    1) 增加运行的经济性，您的锅炉经过及时周期性的保养，将有利于提高换热效率，减少耗气量，运行更经济。据欧洲经验，壁挂炉使用两年以后保养的壁挂炉比没保养的壁挂炉经济性能提高6%以上。
    2) 延长壁挂炉的使用寿命，您的壁挂炉经过保养，将大大减低故障的危险性，延长壁挂炉的使用寿命。
    3) 提高壁挂炉的安全性及稳定性，定期的保养不仅可以把问题消灭在萌芽状态，而且减少问题出现后为您带来的烦扰。
Ⅱ壁挂炉需要多久做一次保养？
    壁挂炉是集水、电、气一体化的设备，使用1个采暖季后，积灰、水垢、腐蚀等都会影响壁挂炉的换热效率及使用寿命，需要定期的检查和保养，什么情况下需要清洗保养呢？
    1、 壁挂炉已经使用超过2个采暖季，商用采暖炉建议每个采暖季后检查一次
    2、 感觉壁挂炉比以前费气
    3、 感觉热水出水量减小或忽冷忽热
    4、 壁挂炉点火或运行噪音增大
Ⅲ如何判断我家的壁挂炉是否需要保养？
    为了避免过度的保养，节省您的时间和金钱，我们推出定制化服务方案，根据您家机器的实际情况，来服务和收费，让消费暴露在阳光下，让您更舒心。下面介绍几个简单的小窍门，来判断您家壁挂炉是否需要检查、保养？
    1、 壁挂炉已经使用超过2个采暖季，商用采暖炉建议每个采暖季之后检查一次。
    2、 感觉壁挂炉比以前费气了
    3、 感觉热水出水量减小或忽冷忽热
    4、 感觉壁挂炉点火或运行噪音增大
Ⅳ夏天不要排空采暖系统水
    夏天系统内的水不需要排空，散热片满水保养更好，减少频繁的补充新水，可减少结垢以及腐蚀的产生。
Ⅴ具体保养操作步骤
    1、进行维护保养时必须先切断水、电、气。
    2、检查自来水的进水口和燃气的进气口里的过滤网有无异物堵塞。
    3、检查采暖管道上的Y型过滤器有无污垢堵塞。
    4、对设备所带的全部管路进行全面的检查与保养，确保管道畅通无阻不泄露。
    5、检查电气线路，确保无松脱、接触不良现象，接地要可靠，试验漏电保护装置是否灵敏。
    6、检查排烟管是否插接牢固，是否有堵塞，交界口要确保密封不泄漏。
    7、检查点火是否正常，点火电极是否有积碳或位置不正确现象。
    8、检查膨胀水箱的预充压力是否达到1.0bar，如果压力不够，应用氮气补充至1.0bar。
    9、检查采暖系统压力应保持在1.0-1.5bar，当压力低于1.0bar时应及时进行补水，将压力恢复至1.0-1.5bar。
    10、检查循环水泵应能正常运转无卡滞现象。
    11、检查燃气比例阀、风机、风压开关、各温度传感器、极限温度开关等安全保护装置是否能正常工作。
    12、检查燃烧器、热交换器是否需要清洁。
    13、检查壁挂炉在采暖状态和卫浴状态能否正常工作。
———————— 问题处理
    壁挂炉在使用的时候，如果有故障发生，将会有一个故障代码显示在屏上，那么我们来看看常见的故障代码，所代表的类型与处理办法吧。
Ｅ１
    故障类型：点火失败
    可能原因：a:管道中燃气阀没开或燃气泄漏报警器动作关闭了阀门
    b:新通气用户燃气管道中有空气
    c:燃气压力太高或太低
    d:烟管没装好或太长或烟管弯头太多
    处理办法： a:1.打开燃气阀；2.查明各处是否有漏气,无漏气时,手动打开燃气报警器的阀门。
    b:多次启动机器将管道中空气(排空)
    c:联系燃气公司调整燃气压力
    d:烟管装好,使用一个弯头总长不能超过3米,两个弯头总长不能超过两米。
    如以上方法不能解决,请联系相关售后人员进行维修。
Ｅ２
    故障类型：极限温控器超温故障
    可能原因：
    a:1.检查供暖回水管路上过滤器有无杂物堵塞；2.水泵不转；
    b:1.供暖水路里有一段一段空气(地暖特别严重),2.供暖系统管路阻力过大或有管路接错；3.升温过快或超温
    c:壁挂炉没有使用供暖功能，也没有使用U型管将采暖出水管和回水管对接
    处理办法：a:1.清除过滤器内的杂物；2.检查水泵连接线是否脱落或松动接触不良；如水泵卡滞人工用螺丝刀转动水泵轴几圈使之灵活自如；
    b:1.供暖水路里有空气，可以在燃烧时，将补水阀门打开，一边燃烧一边补水。2.使用散热片供暖时，尽可能按并联方式，并加大主管道的管径尺寸。2.1检测采暖管路上是否有接反（采暖出水和采暖回水管中途有接错）地方。2.2检测是否球阀上面手柄打开了，里面的球头没转动。
    如以上方法不能解决,先关闭壁挂炉，请直接联系相关售后人员进行维修。
Ｅ４※
    故障类型：生活热水NTC传感器故障
    可能原因：
    a:卫浴热水温度探头接插线松、脱或断开（易被老鼠咬断）
    b:卫浴热水温度探头内部开路
    c:主控器故障
    处理办法：当显示屏显示代码“E4”时，说明壁挂炉因卫生热水NTC温度传感器工作不正常而进入保护状态。请先关闭壁挂炉，直接联系相关售后人员进行维修。
Ｅ５※
    故障类型：采暖探头NTC传感器故障
    可能原因：a:供暖水温传感器接插线松、脱或断开（易被老鼠咬断）
    b:供暖水温度探头内部开路
    c:主控器故障
    处理办法：当显示屏显示代码“E5”时，说明壁挂炉因采暖NTC温度传感器工作不正常而进入保护状态。请先关闭壁挂炉，联系相关售后人员上门处理。
Ｅ６
    故障类型：风压故障
    可能原因：a:风机因天气严寒润滑油发生凝固，影响风机正常运转
    b:检查排烟管是否有堵塞或烟管口正处在迎风口上
    c:排烟管出风口安装过高，造成雨水回流到风机上的文丘里管造成堵塞。
    d:烟管太长或烟管弯头太多
    处理办法：a主控器有专门程序应对，通过几次反复启动后基本可以恢复正常
    b:清理烟管，加装一个挡风板挡一下大风。
    c:排烟管出风口必须向下低3°～5°
    d:使用一个弯头总长不能超过3米，两个弯头总长不能超过两米
    如以上方法不能解决,先关闭壁挂炉，联系相关售后人员上门处理。
Ｅ７
    故障类型：启动前检测到比例阀开路/伪火故障
    可能原因：燃气比例阀开路／伪火
    处理办法：当显示屏显示代码“E7”时，说明壁挂炉因不明原因导致启动前燃气阀有电压/或启动前感应到有火焰而进入保护状态。尝试断电重启。如不能恢复先关闭壁挂炉，联系相关售后人员上门处理。
Ｅ８※
    故障类型：系统缺水故障
    可能原因： a:供暖水路水压缺水或过高，水压力＜0.5bar或≥4.0bar；
    b:供暖管道有漏水地方；
    c:连接水压力开关/水压力传感器的插线松、脱；
    d:水压开关/水压力传感器损坏；

    处理办法 a:补水≥0.8～1.5bar或添加增压水泵补水；
    b:.修复供暖管道漏水；
    c:检查线路插接牢固；
    d:更换水压力传感器；
    如以上方法不能解决。先关闭壁挂炉，联系相关售后人员上门处理。
Ｅ９※
    故障类型：防冻保护（水温低于≤0 ℃）故障
    可能原因：因供暖系统管道水温≤0℃进入防冻结保护，以防止
    因管道结冰导致水流不畅燃烧高温汽化爆裂。

    处理办法：首先应关闭燃气阀门，并使房间升温，将冻结现象消除就可以恢复（必须保证打开卫浴进水阀门，卫浴热水出口，有水流出时，方可再开燃气阀门使用）。
    如果无法处理，先关闭壁挂炉，把水排尽，联系相关售后人员上门处理。
Ｅ０
    故障类型：供暖升温异常故障
    可能原因：
    a:供暖燃烧时，升温异常（急速升温1S≥8℃），是水泵卡滞不转动或供暖管道里有空气没排尽。
    b:水泵的插接线松、脱；泵
    c:主控器故障；
    处理办法：
    a:水泵卡滞不转，人工用螺丝刀转动水泵轴几圈；将管道里的空气排尽。
    b:将水泵插接线插接牢固。
    c:更换主控器。
    如以上方法不能解决。先关闭壁挂炉，联系相关售后人员上门处理。
    含“※”的故障代码，故障一经排除后，可自动恢复。其他则需要复位键进行解除锁定状态。
    注意：
    1.当壁挂炉因故停止工作时，请您先确认水、电、气是否正常。如果在水、电、气都正常的情况下，壁挂炉不能正常工作，再联系本公司的服务人员或经本公司授权的合格技术人员。
    2.用户不得自行拆卸、维修本产品，以免发生意外事故。
    3.在可能结冰的情况下，必须保证壁挂炉的电源供应和燃气正常打开，以便机器的防冻功能起作用。若断电或断气会导致壁挂炉防冻功能失效。
    4.在安装壁挂炉时，务必在壁挂炉采暖进水管加装管道过滤器，若不加装管道过虑器会导致管道杂物进入壁挂炉，造成主热交换器堵塞或损坏。
